Produktintroduktion

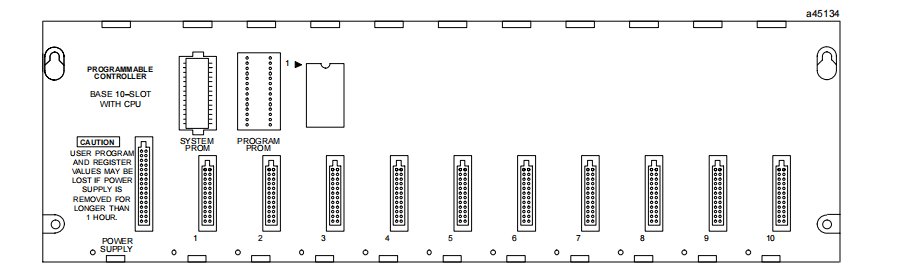

IC693CPU323 är ett 10-slots inbäddat Turbo CPU-baskort i GE Fanuc 90-30-serien. Den har 10 I/O-platser och 1 dedikerad strömplats och är kompatibel med flera grundläggande I/O-moduler i 90-30-serien. Den är endast utrustad med en grundläggande seriell kommunikationsport för sig. Om den är ihopparad med valfria kommunikationsmoduler som Ethernet, Profibus och GCM kan den anslutas till motsvarande typ av industriellt nätverk för att uppnå datainteraktion med andra styrenheter och övre datorer och anpassa sig till kommunikationskraven i olika scenarier.
Tekniska specifikationer
|
Tillverkning |
GE |
|
Modell |
IC693CPU323 |
| Artikelnummer | IC693CPU323 |
|
Beskrivning |
10-SLOT BASE med CPU |
|
Ursprung |
USA |
|
Dimensionera |
30*25*5 cm |
|
Vikt |
0,55 kg |
IC693CPU323 Huvudfunktioner
Programexekvering och kontroll
Var ansvarig för höghastighetsskanning och exekvering av kontrollprogram skrivna av användare (stegdiagram, satslistor, funktionsblockdiagram, etc.).
Den tillhandahåller en omfattande och kraftfull instruktionsuppsättning som stöder komplexa logiska, matematiska operationer, datamanipulation och processkontroll.
Minne
Användarprogramminne: Det ger ett-stor lagringsutrymme på 64K byte, som används för att lagra komplex kontrolllogik och systemkonfiguration.
Dataregisterminne: Det ger 32K byte lagringsutrymme och erbjuder tillräckligt med lagringsutrymme för ett stort antal variabler, arrayer och processdata.
Minnestypen är RAM + litiumbatteri backup. Användarprogram kan sparas i det interna icke-flyktiga minnet (flashminne).
Inbyggt-kommunikationsgränssnitt
Ethernet-gränssnitt: Integrerar en 10Base-T Ethernet-port (RJ-45-gränssnitt). Detta är dess mest framträdande egenskap.
Stöder SRTP-protokoll (GE:s dedikerade industriella Ethernet-protokoll) för-höghastighetsdatautbyte med övre datorer (HMI/SCADA), programmeringsarbetsstationer och andra SRTP-aktiverade enheter.
Stöder Modbus TCP-serverfunktion, vilket underlättar standardiserad kommunikation med programvara från tredje part eller enheter som stöder Modbus TCP (som avancerade HMI, MES-system).
IC693CPU323 Konfiguration och programmering
Programvara för programmering
Använd Proficy Machine Edition (PME) för hårdvarukonfiguration, programskrivning, felsökning och nedladdning. Den kan anslutas via en seriell port eller en Ethernet-port.
Nätverkskonfiguration
Det är nödvändigt att konfigurera en unik IP-adress, subnätmask och gateway för CPU323 i PME-programvaran för att underlätta Ethernet-kommunikation.
Fysiska specifikationer och installationsspecifikationer
Yttre mått: Standard 90-30-seriens enslots CPU-modul, men på grund av dess komplexa funktioner är den vanligtvis något längre än den grundläggande CPU:n.
Installationsplats: Den måste installeras i den längst till vänster i det lokala racket på Series 90-30 PLC.
Statusindikatorlampa: Panelen är utrustad med flera LED-indikatorlampor, inklusive:
KÖR/STOPP: Kör/stoppläge
BATT: Låg batterikapacitet
FEL: Felindikering
COM1: Seriell kommunikationsaktivitet
COM2 (ETH): Ethernet-portlänk/aktivitetsstatusindikator
Batteri: Ett litiumbatteri används för-avstängning av RAM-data och eal-klockan.
Tekniska prestandaparametrar
Skanningshastighet: Den typiska skanningstiden är 0,4 millisekunder per logisk K-instruktion, vilket hör till den-avancerade prestandan i 90-30-serien.
Expansionsförmåga: Upp till 2 expansionsrack kan anslutas (med expansionskabeln IC693CBL3xx), och totalt 3 rack kan hanteras.
Kommunikationsport
1 x 10 BASE-T Ethernet-port (RJ-45)
1 x RS-232/485 omkopplingsbar seriell port (9-stifts D-typ)
Protokoll som stöds: SRTP, Modbus TCP, FTP (Ethernet-ände); SNP, Modbus RTU (Serial Terminal)
Typiska applikationsområden
Denna CPU är lämplig för komplexa applikationer som kräver hög-logisk kontroll med hög prestanda, dataintegration på fabriks-nivå och nätverkshantering, som:
Storskaligt-materialhanterings- och distributionscenter
Komplex tillverkning monteringslinjer och monteringslinjer
Ett processövervakningssystem som behöver integreras med fabrikens informationsnätverk (IT-system)
Som den centrala huvudstationen för ett-medelstort distribuerat styrsystem.
