Advant Controller 31 Analog in-/utgångsmodulGJR5252300R3101 07AC91
AC31 är ett tidigt PLC/DCS-hybridstyrsystem som lanserats av ABB:
Stöder centraliserad och distribuerad kontroll
Baserat på CS31 busskommunikation
Uppfyller programmeringsstandarden IEC 61131-3
Utdragbar fjärr-I/O
07AC91(GJR5252300R3101), som en fjärransluten I/O-modul i AC31-systemet, kommunicerar med styrenheten via CS31-bussen och stöder fler-analog signalbehandling. Den kan uppfylla kraven för att samla in och mata ut olika industriella standardsignaltyper, såsom spänning och ström.
Tekniska specifikationer
|
Tillverkning |
ABB |
|
Modell |
07AC91 |
| Artikelnummer |
GJR5252300R3101 |
|
Beskrivning |
Analog I/O-modul |
| Antal kanaler | 8 AI+8 AO |
| Kommunikationsmetod | CS31 buss |
| Strömförsörjning | 24VDC |
|
Ursprung |
Tyskland |
|
Dimensionera |
15*15*12 cm |
|
Vikt |
0,81 kg |
Översikt över den analoga kanalen
GJR5252300R3101 07AC91-kompatibilitet:
AC31-serien PLC (40/50/90-serien)
Distribuerat expansionssystem
Flera industriella kommunikationsprotokoll
07AC91 stöder två arbetslägen:
Läge 1:
8 analoga ingångar + 8 analoga utgångar
Upplösning: 12-bitars
Läge 2:
16 kanaler (kan konfigureras som ingång eller utgång i par)
Upplösning: 8-bitars
Den analoga in-/utgångsmodulen 07 AC 91 används som en fjärrmodul på CS31-systembussen. Den innehåller 16 analoga in-/utgångskanaler som kan konfigureras i två driftslägen:
• Driftläge "12 bitar": 8 ingångskanaler, individuellt konfigurerbara ±10 V eller 0...20 mA, 12 bitars upplösning plus 8 utgångskanaler, individuellt konfigurerbara ±10 V eller 0...20 mA, 12 bitars upplösning
• Driftläge "8 bitar": 16 kanaler, konfigurerbar i par som in- eller utgångar, 0...10 V,0...20 mA, 8-bitars upplösning
• Konfigurationen ställs in med DIL-omkopplare.
• PLC har ett sammankopplingselement ANAI4_20 för mätning av signaler på 4...20 mA (se 907 PC 331, anslutningselementbibliotek).
Drift av AC31 Analog Module
✔ Installationsmetod
Installation av DIN-skena (standard 35 mm)
Fast inuti styrskåpet
✔ Ledningsstruktur
Modulen har tre typer av anslutningar:
Strömförsörjning: 24VDC strömförsörjning
CS31 buss: Ansluts till PLC (AC31 controller)
Fältsignaler:
Ingång: Sensorer
Utgång: Ställdon
Ställ in DIP-omkopplaren: 07AC91. Alla funktioner konfigureras via DIP-switchar (hårdvarubyglar)
-- Välj arbetsläge
-- Ställ in ingångstyp
-- Ställ in moduladress
Anslutning av ledningarna
--Simuleringsingång (AI) ledningar
--Analog utgång (AO) kabeldragning
Identifiera modulen i PLC:n

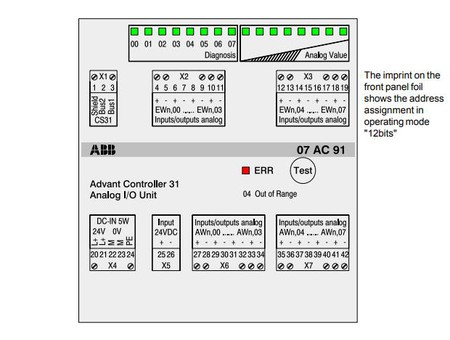

Modulens frontpanel har:
Grön lysdiod (kanal/status)
Röd lysdiod (fel)
Vanliga datafel under användning
F: Efter installation av modulen kan CPU:n inte känna igen den, eller så svarar modulen inte.
S: Moduladressen är felaktigt inställd
DIP-omkopplarens konfiguration är felaktig.
Bussen är inte korrekt ansluten eller termineringsmotståndet saknas.
F: De analoga kvantiteterna som läses av PLC:n fluktuerar kraftigt, avviker från de faktiska värdena eller visar ofta onormala avläsningar.
A: Signallinjestörning
Sensorns ström-/spänningsområde stämmer inte överens.
F: När modulens röda lampa lyser, eller lysdioden blinkar, upptäcker PLC:n ett fel.
S: Mätningen överskrider den inställda gränsen
Internt kommunikationsfel eller CS31-bussfel
F: Modulen förlorar ibland anslutningen, har instabil kommunikation eller rapporterar ett bussfel från PLC:n.
S: CS31-bussen överskrider den tillåtna längden, vilket resulterar i dataförlust.
Elektromagnetiska störningar eller lösa anslutningar gjorde att kommunikationen avbröts.
