Produktintroduktion

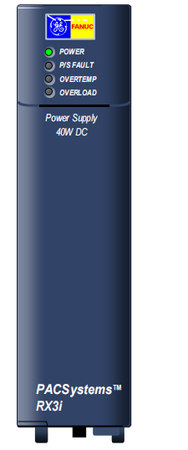

Strömförsörjningen IC695PSD140 är en flerfunktionell 40-watts tillförsel som fungerar från en ingångsspänningskälla i intervallet 18 VDC till 30VDC.Strömförsörjningen indikerar när ett internt fel uppstårtillåter CPU att upptäcka en förlust av kraft eller logga motsvarandeFelkod.
Tekniska specifikationer
|
Tillverkning |
GE FANUC
|
|
Modell |
IC695PSD140 |
| Artikelnummer | IC695PSD140 |
|
Beskrivning |
Rx3i mångsidig strömförsörjning |
|
Ursprung |
Usa |
|
Dimensionera |
25*20*8 cm |
|
Vikt |
0,85 kg |
Produktinformation
Denna strömförsörjning IC695PSD140 ger tre utgångar:
▪ +5.1 VDC -utgång
▪ +24 VDC -reläutgång som kan användas för att driva kretsar på utgångsrelämoduler
▪ +3.3 VDC. Denna utgång används internt av RX3I -moduler med IC695 -katalognummer
Multipurpose strömförsörjning IC695PSD140 är lämplig för användning vid belastning och redundansapplikationer. Det måste installeras i ett PacSystems RX3I (IC695 Catalog Number) Universal Backplan. Det kan användas som den enda strömförsörjningen i bakplanet eller i kombination med upp till tre ytterligare mångsidiga strömförsörjningar.
Denna strömförsörjning kan inte användas med RX3I IC695PSD040 eller IC695PSA040 Strömförsörjning i redundanta eller ökade kapacitetslägen. Skador på utrustningen kan uppstå.
Fyra lysdioder på strömförsörjningen indikerar:▪ Kraft (grön/bärnsten). När denna LED är grön, indikerar det att kraften levereras till backplanet. När denna LED är bärnsten appliceras strömmen på strömförsörjningen, men strömförsörjningsomkopplaren är avstängd.
▪ P/S -fel (röd). När denna LED tänds indikerar det att strömförsörjningen har misslyckats och levererar inte längre tillräcklig spänning till backplanet.
▪ Över temperaturen (bärnsten). När denna LED tänds indikerar det att strömförsörjningen är nära eller överskrider sin maximala driftstemperatur.
▪ Överbelastning (bärnsten). När denna LED tänds indikerar det att strömförsörjningen är nära eller överskrider sin maximala utgångsförmåga på minst en av dess utgångar.
Om den röda P/S -LED tänds har strömförsörjningen misslyckats och levererar inte längre tillräcklig spänning till backplanet.
Amber Overtemp och överbelastning LED: s ljus för att varna för höga temperaturer eller höga belastningsförhållanden. CPU -feltabellen visar ett fel om någon överbelastning, överbelastning eller P/S -fel uppstår.
Terminaler för +24 V och 24V Power, Ground och MOV -koppling acceptera individuella 14 till 22 AWG -ledningar.
ON/OFF -omkopplaren ligger bakom dörren på framsidan av modulen. Strömbrytaren styr driften av utgångarna från tillförseln. Det avbryter inte linjekraft. En utskjutande flik bredvid omkopplaren hjälper till att förhindra att den av misstag slår på eller av.
