Beskrivning
Tekniska parametrar
Produktintroduktion
GE IC694TBS032 är en fjäderbelastad anslutningsklämma för PACSystem RX3i programmerbar automationskontroller serie. Den har snabbare kabeldragning och mer pålitlig anslutningsprestanda, underlättar snabb installation och borttagning av kablar, och kan användas med en mängd olika GE Fanuc moduler.
Tekniska specifikationer
|
Tillverkning |
Ge |
|
Modell |
IC694TBS032 IC694TBS132 |
| Artikelnummer | IC694TBS032 IC694TBS132 |
|
Beskrivning |
RX3I PAC System Spring-Style Terminal Blocks |
|
Ursprung |
Usa |
|
Dimensionera |
13*8*5 cm |
|
Vikt |
0,2 kg |
Produktinformation
Installera eller ta bort en moduls terminalblockenhet:
1. Mekanisk anslutning mellan modul och terminal
Ta bort I/O -modulen från RX3I -racket (om den är installerad) och se till att det inte finns något damm eller olja på modulens yta .
Observera anslutningsgränssnittet mellan terminalen (IC694TBS032) och modulen: det finns stift på baksidan av terminalen som motsvarar modulstiften, och det finns terminalinstallationsplatser på framsidan av modulen . Justera positioneringspännen (vanligtvis plastiska tenoner på båda sidorna)
Skjut försiktigt terminalen till modulgränssnittet och bekräfta att spännet är låst efter att ha hört ett "klick" -ljud, så att terminalen och modulen är helt monterade och inte lös (du kan försiktigt dra terminalen för att kontrollera om det är fast) .}
Ta bort I/O -modulen från RX3I -racket (om den är installerad) och se till att det inte finns något damm eller olja på modulens yta .
Observera anslutningsgränssnittet mellan terminalen (IC694TBS032) och modulen: det finns stift på baksidan av terminalen som motsvarar modulstiften, och det finns terminalinstallationsplatser på framsidan av modulen . Justera positioneringspännen (vanligtvis plastiska tenoner på båda sidorna)
Skjut försiktigt terminalen till modulgränssnittet och bekräfta att spännet är låst efter att ha hört ett "klick" -ljud, så att terminalen och modulen är helt monterade och inte lös (du kan försiktigt dra terminalen för att kontrollera om det är fast) .}
2. Installation av modulen och racket (om inte installerat)
Sätt i I/O -modulen med terminalerna installerade längs RX3I -rackets skenor, justera det med bussgränssnittet på racket och tryck in det tills låsspaken på sidan av modulen dyker upp och låses automatiskt, vilket garanterar en tillförlitlig anslutning mellan modulen och rackbussen .}
Sätt i I/O -modulen med terminalerna installerade längs RX3I -rackets skenor, justera det med bussgränssnittet på racket och tryck in det tills låsspaken på sidan av modulen dyker upp och låses automatiskt, vilket garanterar en tillförlitlig anslutning mellan modulen och rackbussen .}
Terminalblock med hög densitet:

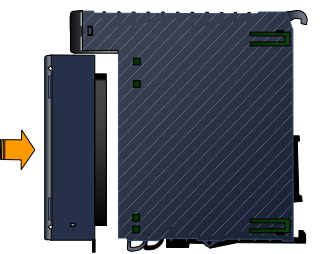

1. Tryck på terminalblockenheten rakt mot modulen tills den delvis sitter .
2. Öppna dörren på framsidan av terminalblocket och tryck på spärren (se nedan) upp mycket fast tills den når toppen av spåret och klickar på plats .
3. Kontrollera för att vara säker på att terminalblocket är helt sittande .
Ta bort ett terminalblock med hög densitet från modulen
1. Öppna terminalblockdörren .

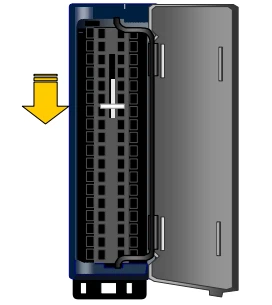

2. Tryck ner spärren som visas till vänster mycket fast tills terminalblocket släpps .
3. Dra terminalblocket bort från modulen tills kontakterna har separerat .
Ta bort ett terminalblock från dess omslag
För att ta bort ett terminalblock från dess omslag:
1. Ta tag i sidorna på terminalblockskyddet .

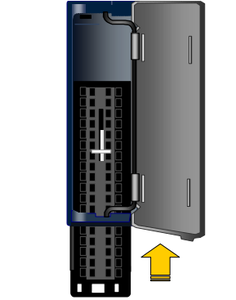

2. Dra ner på botten av terminalblocket .
