Produktintroduktion
The GE IC694TBB032 is a terminal block assembly for the PACSystem RX3i series of programmable automation controllers. It is primarily intended for use with high-density I/O modules, especially discrete input and output modules, and is also compatible with some 90-30 series I/O modules. The module has terminal blocks Dörrar på framsidan och en öppen ramdesign på baksidan . Det yttre skalet på blocket har tjockare isolering än interiören för att rymma tjockare ledningar .
Tekniska specifikationer
|
Tillverkning |
Ge |
|
Modell |
IC694TBB032 |
| Artikelnummer | IC694TBB032 |
|
Beskrivning |
RX3I PAC System Terminal Box Style |
|
Ursprung |
Usa |
|
Dimensionera |
13*8*5 cm |
|
Vikt |
0,2 kg |
Produktinformation

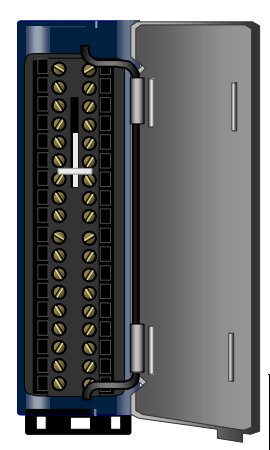

GE FANUC IC694TBB032 RX3I PacSystem Box Style High Density Terminal Block
Terminalblock i box-stil, IC694TBB032 och
IC694TBB132, används med högdensitet Pacsystems RX3I-moduler och motsvarande serie 90-30 PLC-moduler . Dessa terminalblock ger 36 skruvterminaler för fältledningar till modulen .}
Terminalblock IC694TBB032 och TBB132 är funktionellt identiska . terminalblock IC694TBB032 kommer med ett standarddjupt yttre omslag . när det är installerat är det samma djup som de flesta andra pacsystem och serier 90-30}}
PLC -moduler .
Utökat terminalblock IC694TBB132 levereras med ett yttre lock som är ungefär ½ tum (13 mm) djupare än terminalblock IC694TBB032, för att rymma ledningar med tjockare isolering, såsom det som vanligtvis används med AC I/O-moduler .}
|
Terminalblocktyp
|
Katalognummer
|
|
Terminalblock i boxstil, 36 stift, ett
|
IC694TBB032
|
|
Terminalblock med vårstil, 36 stift, ett
|
IC694TBS032
|
|
Terminalblock med utökad rutan, 36 stift, ett
|
IC694TBB132
|
|
Utökad terminalblock i fjäderstil, 36 stift, ett
|
IC694TBS132
|
Anslutningsfältledningar till ett terminalblock med hög densitet

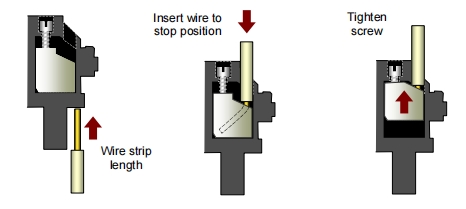

Botten av terminalblocket kan användas som en mätsticka för trådsträkningslängden, som visas nedan. Den avskalade tråden måste vara helt inskjuten i terminalblocket så att isoleringen möter stopppositionen inuti terminalen, och trådens ände är böjd. Åtdragning av terminalskruven höjer tråden och klämmer den på plats.
