Modell |
IC693CPU323 |
| Artikelnummer | IC693CPU323 |
|
Beskrivning |

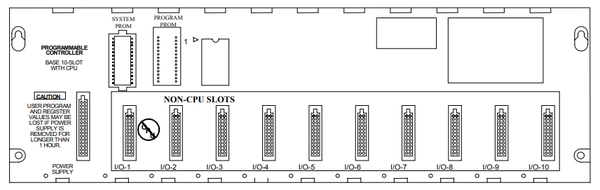

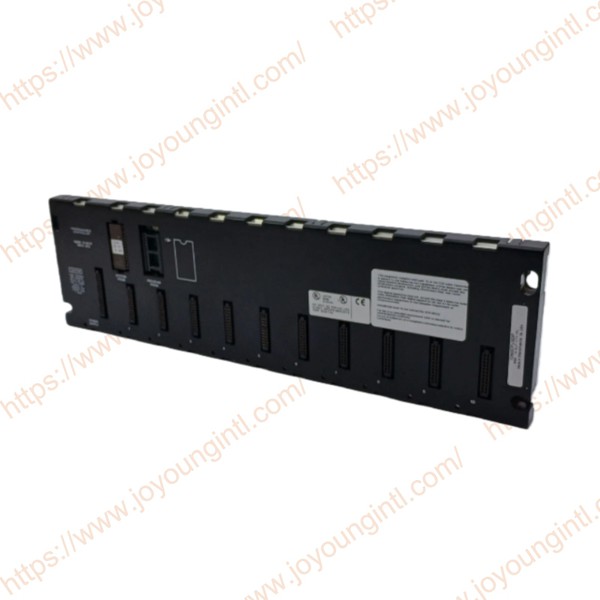

10-slots basplatta med inbyggd CPU |
|
Ursprung |
USA |
|
Dimensionera |
40*25*5 cm |
|
Vikt |
1,25 kg |
| Totalt antal bottenplattor per system | 1 |
| Belastning krävs från strömförsörjningen | 430 milliampere från +5 VDC-försörjning |
| Processorhastighet | 10 megahertz |
| Processortyp | 80188 |
| Driftstemperatur | 0 till 60 grader C (32 till 140 grader F) omgivningstemperatur |
| Typisk skanningshastighet | 0,6 millisekunder per 1K logik (booleska kontakter) |
| Användarprogramminne (max) | 12K byte (6K byte före release 7) |
|
Diskreta inmatningspunkter - %I Diskreta utdatapunkter - %Q |
320 (max - kombinerade ingångar + utgångar) 320 (max - kombinerade utgångar + ingångar) |
Produktdetaljer
De inbäddade CPU:erna är en del av en inbäddad CPU-basplatta. I dessa produkter löds CPU- och minneskretskretsen fast på bottenplattans bakplanskort. Det här kapitlet diskuterar dessa produkters CPU-funktioner.
Det finns tre olika inbyggda processorer: modell 311 (IC693CPU311), modell 313 (IC693CPU313) och modell 323 (IC693CPU323). De inbäddade processorerna har följande grundläggande funktioner:
■ CPU-typen kan inte ändras. Den är fastlödd till bakplanskortet i bottenplattan.
■ De stöder inte användningen av expansions- eller fjärrställ, så en inbyggd CPU-basplatta har inte en expansionskontakt som de modulära basplattorna har. Detta innebär att om du har en applikation som kräver mer än 10 moduler, måste du använda ett modulärt CPU-system.
■ Modellerna 311 och 313 är bottenplåtar med 5-spår, och modellen 323 är en bottenplatta med 10 spår. Eftersom de inte kräver en plug-in CPU-modul, kan alla numrerade platser, inklusive plats 1, användas för I/O- eller tillvalsmoduler.
■ Minnesbackup-batteriet finns i strömförsörjningsmodulen; så om strömförsörjningen kopplas bort från basplattan, kommer batteriet att kopplas bort från minneskretsarna, som finns på bakplanets kretskort. Däremot innehåller bakplanskretskortet en kondensator med högt-värde, kallad en "superkondensator", som kan lagra tillräckligt med laddning för att behålla minneskretsarna under en kort tidsperiod om strömförsörjningen tas bort eller dess batteri kopplas bort.
■ Dessa CPU:er har ingen tid-på-dagen (TOD).
CPU-modelllista:
■ IC693CPU311 5-platsbasplatta med inbyggd CPU, 1K byte registerminne
■ IC693CPU313 5-platsbasplatta med inbyggd CPU, 2K byte registerminne
■ IC693CPU323 10-platsbasplatta med inbyggd CPU
■ IC693CPU331 CPU-modul, 10 MHz
■ IC693CPU340 CPU-modul, 20 MHz, 32K byte användarprogramminne
■ IC693CPU341 CPU-modul, 20 MHz, 80K byte användarprogramminne
■ IC693CPU350 CPU-modul, 25 MHz
■ IC693CPU351 CPU-modul, 25 MHz, med två extra serieportar
■ IC693CPU352 CPU-modul, 25 MHz, matematisk coprocessor, två extra serieportar
■ IC693CPU360 CPU-modul, 25 MHz
■ IC693CPU363 CPU-modul, 25 MHz, med två extra serieportar
■ IC693CPU364 CPU-modul, 25 MHz, med Ethernet-gränssnitt
■ IC693CPU374 CPU-modul, 133 MHz, 240K byte användarprogramminne med Ethernet-kommunikation
