Produktintroduktion
Tekniska specifikationer
|
Tillverkning |
General Electric (GE) |
|
Modell |
IC698CPE030 |
| Artikelnummer | IC698CPE030 |
|
Beskrivning |
PACSystems* RX7i centralenhet |
|
Ursprung |
USA |
|
Dimensionera |
30*20*5 cm |
|
Vikt |
0,5 kg |
Produktinformation
RX7i-processorerna är programmerade och konfigurerade av programmeringsmjukvaran för att utföra realtidskontroll av maskiner, processer och materialhanteringssystem. CPU:n kommunicerar med I/O och smarta tillvalsmoduler via ett rack-monterat bakplan med VME64 standardformat. Den kommunicerar med programmeraren och HMI-enheterna via de inbyggda Ethernet-portarna eller en seriell port med SNP-slavprotokoll.
IC698CPE030: 600MHz Pentium-M mikroprocessor med 64 MB användarminne och 64 MB användarblixt
IC698CPE040: 1800MHz Pentium-M mikroprocessor med 64 MB användarminne och 64 MB användarblixt
Drag:
▪ Innehåller 64 MB vardera batteri-uppbackat användarminne och icke-flyktigt flash-användarminne för lagring av användardata (program, konfiguration, registerdata och symboliska variabler).
▪ Tillgång till bulkminne via referenstabell %W.
▪ Konfigurerbart data- och programminne.
▪ Programmering i stegdiagram, C, strukturerad text och funktionsblockdiagram.
▪ Auto-lokaliserade symboliska variabler som kan använda vilken mängd användarminne som helst.
▪ Stöd för serie 90-70 diskreta och analoga I/O-, kommunikations- och andra moduler. För en lista över moduler som stöds, se PACSystems RX7i Installation Manual, GFK-2223.
▪ Stöd för alla VME-moduler som stöds av Series 90-70.
▪ Rx7i-dataövervakning över webben. Tillåter totalt upp till 16 webbserver- och FTP-anslutningar.
▪ Upp till 512 programblock. Maximal storlek för ett block är 128KB.
▪ Testredigeringsläge som låter dig enkelt testa ändringar av ett program som körs.
▪ Bit-i-ordreferenser
▪ Batteri-understödd kalenderklocka.
▪ Uppgraderingar av processor- och modulfirmware via Winloader via processorns RS-232 eller RS-485 seriella port.
▪ Tre isolerade serieportar: en RS-485 seriell port, en RS-232 seriell port och en RS-232 Ethernet station Manager seriell port.
▪ Ett inbyggt Ethernet-gränssnitt med:
Datautbyte med Ethernet Global Data (EGD)
TCP/IP-kommunikationstjänster som använder SRTP
Stöd för SRTP-kanaler, Modbus/TCP-server och Modbus/TCP-klient
Fullständiga programmerings- och konfigurationstjänster Omfattande stationshantering och diagnostiska verktyg
Två full-duplex 10BaseT/100BaseT/TX (RJ-45 Connector)-portar med en intern nätverksswitch som ger automatiskt förhandlad nätverkshastighet, duplexläge och korsningsdetektering.
Användar-konfigurerbar redundant IP-adress
Tidssynkronisering till SNTP-tidsserver på Ethernet-nätverk (vid användning med Release 5.00 eller senare CPU-modul).
Utgivningshistorik -- Katalognummer:

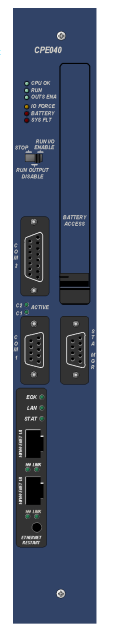

IC698CPE030-JP/IC698CPE040-JP
IC698CPE030-HN/IC698CPE040-HN
IC698CPE030-GN/IC698CPE040-GN
IC698CPE030-GM/IC698CPE040-GM
IC698CPE030-GL/IC698CPE040-GL
IC698CPE030-GK/IC698CPE040-GK
IC698CPE030-GJ/IC698CPE040-GJ
IC698CPE030-FJ/IC698CPE040-FJ
IC698CPE030-FH/IC698CPE040-FH
IC698CPE030-FG/IC698CPE040-FG
IC698CPE030-FF/IC698CPE040-FF
IC698CPE030-EF/IC698CPE040-EF
IC698CPE030-EE/IC698CPE040-EE
IC698CPE030-EDH/IC698CPE040-ED
IC698CPE030-DD/IC698CPE040-DD
IC698CPE030-DC/IC698CPE040-DC
IC698CPE030-CC/C698CPE040-CC
IC698CPE030-CB/IC698CPE040-CB
IC698CPE030-BA/IC698CPE040-BA
IC698CPE030-AA
IC698CPE040-AA
