Produktintroduktion

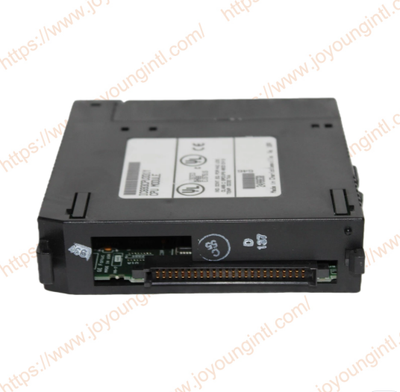

IC693CPU331 är en modulär CPU som består av CPU-kroppen, ett minneschip, ett integrerat kretschip lödt på ett kretskort och ett bakplan. Eftersom IC693CPU331 är en plugg-modul kan den sättas in direkt i bakplanet. Användaren måste alltid installera CPU-modulen i kortplats 1 på basplattan. Den modulära processorn stöder fjärrstyrda bakplan och expansionsfunktioner. Skanningshastigheten per 1K logik (eller boolesk kontakt) för denna CPU-modell är vanligtvis 0,4 millisekunder.
Tekniska specifikationer
|
Tillverkning |
GE |
|
Modell |
IC693CPU331Y |
| Artikelnummer | IC693CPU331Y |
|
Beskrivning |
CPU-modul med en-plats |
|
Ursprung |
USA |
|
Dimensionera |
30*25*5 cm |
|
Vikt |
0,55 kg |
IC693CPU331Y Detaljerad information om nyckelprodukter
Bearbetningsprestanda
Processor: Baserad på en processor på 486-nivåer var det en högpresterande konfiguration bland PLCS vid den tiden.
Minne
Användarlogikminne: 64K byte (för relälogik, registeroperationer, etc.).
Dataregisterminne: 128K byte (för variabler, timer-/räknarevärden, analoga data, etc.). Dataminnet med stor-kapacitet gör att det kan hantera en stor mängd analog I/O och komplexa beräkningar.
Exekveringshastighet: 0,4 ms/K booleska instruktioner, vilket är relativt snabbt och kan uppfylla kraven för applikationer med hög-realtidsprestanda.
I/O och skalbarhet
Lokalt I/O-stöd: Upp till 7 lokala I/O-moduler stöds (direkt anslutna till CPU-racket via bakplansbussen).
Stöd för expansionsrack: Upp till 2 fjärrexpansionsrack kan anslutas via expansionsmottagarmodulen (IC693BEM331/BEM332) och expansionskabeln.
Maximalt antal I/O-punkter: Hela systemet (lokalt + utökat) kan stödja upp till cirka 512 digitala I/O-punkter eller en blandad konfiguration av analoga och specialfunktionsmoduler med motsvarande kapacitet.
Inbyggt-gränssnitt
Serieport 1 (RS-485): Den används vanligtvis för att ansluta programmeringsenheter (med SNP- eller SNPX-protokoll) eller som en master/slavstation för nätverkskommunikation.
Serieport 2 (RS-232/RS-485 tillval) konfigureras via DIP-omkopplaren på modulen. Det används ofta för att ansluta människa-maskin-gränssnitt, streckkodsläsare, frekvensomvandlare eller andra tredjepartsenheter (stöder Modbus RTU master/slave-protokoll, GE SRTP-protokoll, etc.).
Kommunikations- och nätverksfunktioner
Genius Bus-stöd: Detta är en av dess kärnfunktioner och kraftfulla funktioner. CPU:n kan fungera som en Genius-busskontroller och anslutas till Genius lokala nätverk via en Genius-kommunikationsmodul (som IC693BEM331 i kombination med en CMM-modul).
Den kan hantera upp till 32 Genius-bussenheter (såsom fjärranslutna I/O-nav, drivrutiner, sensorer etc.).
Stöd den Dua al-redundanta Genius-bussen för att förbättra tillförlitligheten.
Ethernet-stöd: Det måste uppnås genom att sätta in en oberoende Ethernet-gränssnittsmodul (som IC693EBM001) i bakplanet. Själva processorn har ingen Ethernet-port.
IC693CPU331Y Produktegenskaper
Hög-bearbetningskapacitet
Dubbel-minnesarkitektur: Logik- och dataminne är separerade för att säkerställa stabil programdrift och hantera komplexa algoritmer och stora mängder data.
Snabb skanningscykel: Uppfyller-realtidskontrollkrav och är lämplig för-höghastighetsproduktionslinjer och exakt processkontroll.
Enastående skalbarhet
Tre-expansionsstruktur
Lokalt rack: Direktanslutet till 7 I/O-moduler
Fjärrexpansion: Anslut två fjärrställ via en expansionskabel
Genius Distributed I/O: Stöder en komplett arkitektur för distribuerat styrsystem
IC693CPU331 är en CPU-modul med enkel-plats. Ett system kan stödja upp till fem backboards som mest, inklusive en CPU-backboard och fyra fjärrexpansionsbackboards. Denna CPU kräver en strömförsörjning på 350 milliampere ström, och strömförsörjningsspänningen bör vara +5V DC. IC693CPU331-processorn har en huvudfrekvens på 10 MHz och använder 80188-processorn. Det omgivande driftstemperaturområdet är från 0 grader till 60 grader (32 grader F till 140 grader F).
IC693CPU331 stöder flera kommunikationslägen, inklusive LAN och Ethernet, som stöder multi-punktsanslutningar. Den här modulen stöder även andra kommunikationsmoduler, såsom FIP, GBC, GCM och GCM+. IC693CPU331 stöder även vissa funktioner, såsom manuell kontroll och en batteridriven-klocka. Emellertid stöds inte avbrott för närvarande. De minnestyper som stöds inkluderar RAM och EEPROM eller EPROM (tillval). Den är även kompatibel med PCM/CCM.
