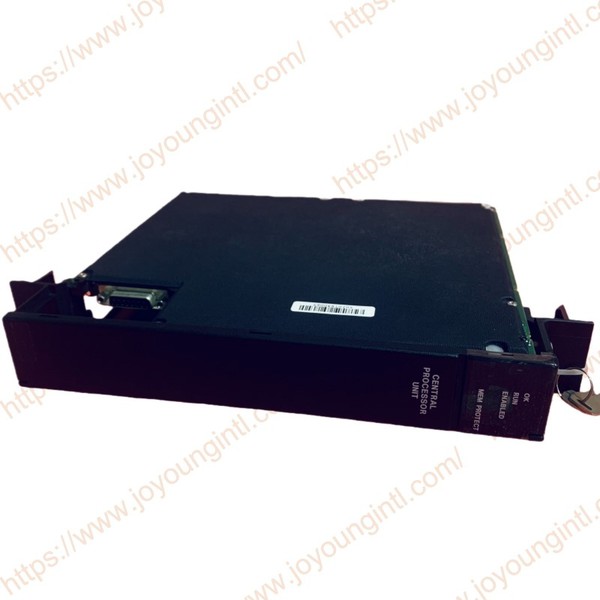

GE Fanuc IC697CPM790 CPU-modul

IC697CPM790 Nyckelfunktioner och specifikationer

Processorprestanda

Den använder en-högpresterande 32-bitars mikroprocessor

Instruktionsexekveringshastighet på 0,8 millisekunder per kilobyte

Stöd snabb logisk kontroll och komplex databehandling

Minneskonfiguration

Användarprogramminne: 512K byte

Dataregisterminne: 512K byte

Det inbyggda-litiumbatteriet (IC697ACC702) stöder minneslagring

Kommunikationsförmåga

Integrerad RS-485 seriell port (isolerad)

Stöder SNP-protokoll för programmering och övervakning

Stöd slavprotokollet Modbus RTU

Kompatibel med serie 90-70 Genius busskommunikation

Kontrollfunktion

Maximal I/O-poäng: 2048 poäng (en blandning av digitala och analoga kvantiteter)

Maximal rackkonfiguration: Stöder 5 lokala rackutbyggnader

Logisk skanningstid: Typiskt värde: 5-20 millisekunder (beroende på programmets komplexitet)

Stöder avancerade funktioner som timers, räknare och matematiska operationer

Fysisk specifikation

Modulstorlek: Överensstämmer med standardbredden för enkel-fack i serie 90-70

Drifttemperatur: 0-60 grader

Förvaringstemperatur: -40-85 grader

Relativ luftfuktighet: 5-95% (ingen kondens)

Krav på strömförsörjning: +5VDC (strömförsörjning via bakplanet, typisk ström 1,5A)

Systemkonfigurationskrav

Nödvändiga komponenter

Rack: IC697CHS7xx-serien (som IC697CHS750 5-slot-rack)

Strömmodul: Den måste installeras vid plats 1 i racket (som IC697PWR711)

Programmeringsprogramvara: Proficy Machine Edition (Logic Developer-PLC)

Installationsplats

Den måste installeras på plats 2 i racket

Plats 1: Fast installation av strömmodulen

Plats 3-16 kan konfigureras med I/O-moduler eller kommunikationsmoduler

Programvarumiljö

Programmeringsspråk: Ladderdiagram, funktionsblockdiagram, strukturerad text

Programmeringsverktyg: Proficy Machine Edition V6.0 eller högre version

Konfigurationskrav: CPU-typ, minnesallokering och kommunikationsparametrar måste konfigureras

Kommunikationsinställningar

Standardparametrar för seriell port: 19200 bps, 8 databitar, 1 stoppbit och jämn paritet

Nodadressintervall: 1-90 (SNP-protokoll)

Stöd online programmering och övervakning

Diagnos och underhåll

Statusindikering

RUN/STOP LED: Visar CPU-driftstatus

BATT LED: Batteristatusindikator (larm för lågt batteri)

COM LED: Seriell kommunikationsaktivitetsindikator

FAULT LED: Systemfelindikering

Feldiagnos

Inbyggd-egen-diagnostisk funktion

Felkodslagringsfunktion

Stöd för att visa detaljerade felmeddelanden genom programmeringsprogramvara

Ansökningsfält

Tillverkning av automationsstyrsystem

Processkontroll och övervakningssystem

Materialhantering och transportsystem

Infrastrukturkontrollsystem

Utrustningskontroll och skyddssystem.

Produktinformation för IC697CPM790

Välj den plan som passar dig bäst:info@htechplc.com

Effektkrav:

Stabil strömförsörjning: Driftströmförsörjningen för IC697CPM790 är 24V likström. Spänningsfluktuationer som överskrider det angivna intervallet (vanligtvis ±10 %) kan göra att CPU:n inte fungerar som den ska eller hindrar systemet från att starta normalt.
Strömförsörjningsfiltrering: Se till att det är en likströmskälla för att undvika påverkan av strömförsörjningsbrus på PLC:n.

Modulkompatibilitet

Utökad modulkompatibilitet: När du väljer och installerar utökade moduler är det nödvändigt att bekräfta deras kompatibilitet med IC697CPM790-modellen. 90-70-serien av GE Fanuc har flera olika moduler, inklusive I/O-moduler, kommunikationsmoduler, analoga in-/utgångsmoduler etc. Se till att den valda utökade modulmodellen är kompatibel med IC697CPM790-processorn för att undvika kommunikationsproblem eller hårdvarufel på grund av modulfel.

Programdesign och felsökning

På grund av det begränsade minnet hos IC697CPM790 kan komplexa program orsaka minnesspill eller lagringsfel. När du designar programmet är det bäst att tilldela lämpligt minnesutrymme och regelbundet kontrollera minnesanvändningen.
När du använder programmeringsprogrammet Logicmaster 90-70 använder du dess medföljande felsökningsfunktion för att utföra realtidsövervakning och felsökning av programmet.

Miljöförhållanden

IC697CPM790 har designats för att uppfylla kraven i industriella miljöer. Dess driftstemperaturområde är vanligtvis mellan -20 grader och +60 grader. För höga eller otillräckliga temperaturer kan orsaka maskinvarufel, instabil programdrift eller för tidigt åldrande av utrustningen. Dessutom är det viktigt att se till att installationsmiljön är torr och ren och att undvika att utrustningen påverkas av fukt och frätande gaser. Om utrustningen behöver användas i tuffa miljöer rekommenderas det att installera ett skyddande hölje eller vidta tätningsåtgärder.
