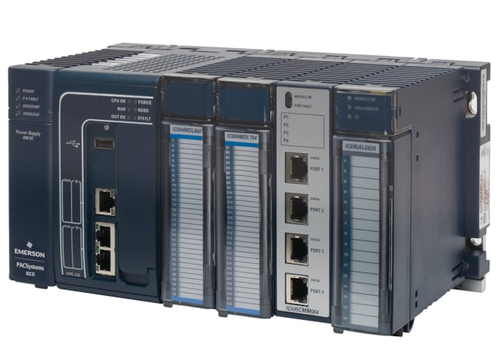

IC695ALG708 RX3İ 8 KANALER ANALOG UTGÅNGSMODUL

IC695ALG708Modulfunktioner:
Fullständigt programvarukonfigurerbar-, inga modulbyglar att ställa in

Aktivera eller inaktivera kanaler individuellt
Spänn- och larmgränser

Låsning av larm
Konfigurerbar output bias
Användar-definierad skalning
Högt larm, låg larmdetektering och rapportering
Modulfelrapportering
Konfigurerbara Hold Last State eller Output Standards. Stöder diagnostiska punktfelskontakter i logikprogrammet Flash-minne för framtida uppgraderingar
Modulstatus, fältstatus och TB-lysdiod: Positiva och negativa ändringshastighetslarm Detektering av insättning eller borttagning av terminalblock

Analog utgång beordrad feedback
Modulen returnerar en kopia av den analoga utdata som tas emot från CPU:n i dess motsvarande kanal i det delade analoga ingångsminnet. Utmatningsfeedback kan övervakas för att kontrollera värdena som skickas till kanalerna. Data är i samma skalade format som utdata för varje kanal. Under normal drift bör dessa återkopplingsdata matcha de faktiska utdata efter en eller flera PLC-skanningar av modulingångar. Under fel, rampning, över-räckvidd och fastspänningsförhållanden kan den analoga utgångsdatan skilja sig från den beordrade utgången.

Över-temperatur
Om över-temperatur är aktiverat genererar modulen ett larm för över-temperatur om den interna temperaturen i denna modul är för hög för antalet utgångar som är på samtidigt. Förutom de konfigurerbara alternativen för rapportering av över-temperaturfel och avbrott, indikeras ett över-temperaturtillstånd även av biten för över-temperatur i statusreferensdata för denna modul. Detektering av statusbiten för över-temperatur är alltid aktiverad.

Range Typ
Varje kanal på modulen som ska användas ska konfigureras för ström/spänning. Dess spännings- eller strömområde och andra parametrar kan sedan konfigureras efter behov. Om kanalutgången inte kommer att användas och inte är ansluten, välj alternativet "Inaktiverad". Om en kanal är inaktiverad är det inte nödvändigt att konfigurera någon av dess andra parametrar.

Om kanalen är kopplad till en strömutgång, men inte används, välj "Inaktiverad ström". Detta kommer att ställa in utgångsströmmen för den kanalen till 0mA (utgångsspänningen för den kanalen kommer att vara icke-noll).

Utgångsstandard
Om Hold Last State är aktiverat, kommer en utgång att behålla sitt senast beordrade värde när CPU:n indikerar att utgångar inte är aktiverade eller om något av feltillstånden nedan inträffar. Om Hold Last State är inaktiverat, beordras utgången att gå till standardvärdet. Standardvärdet måste ställas in
inom det valda utgångsområdet. Om både standardvärde och ramphastighet är aktiverade kommer kanalen att rampa till standardvärdet. Feltillstånd är:
• CPU-utgångar är inte aktiverade
• Bakplanets ström är inte ok. I så fall finns det ingen rampning, även om rampning har aktiverats.
• Förlust av kommunikation från CPU.
• Förlust av I/O-kommunikation.
• Förlust av fältkraft.

Utgångar Standardanteckningar
• Varmborttagning av modul i ett I/O-aktiverat läge gör att alla utgångar håller sista tillstånd (även kanaler konfigurerade för Force to Default Value). Om den operationen inte är önskvärd kan utgångarna tvingas till standard genom att först stänga av fältströmmen och ta bort terminalblocket på denna modul innan du tar bort modulen.

• Återställning av modulen med hjälp av SVC_REQ 24 gör att alla kanaler håller det sista tillståndet, även om standardvärdet är konfigurerat. Applikationsprogrammet måste hantera utgångsinställningar innan tjänsteförfrågan utförs.

• Standardkonfigurationen för ramphastighet ignoreras om strömmen till bakplanet från strömförsörjningen bryts. Kanaler som är konfigurerade för standardvärdet går direkt till standardvärdet.

• Första gången en konfiguration lagras efter att bakplanets ström återgår, används inte standardramphastigheten. Varje kanal som är konfigurerad för ett standardvärde går till dess standardvärde omedelbart. Om den analoga strömmen inte försvann och samma konfiguration återställs vid nästa uppstart-förblir kanaltillståndet oförändrat från den tidpunkt då strömmen bröts. Standardramphastigheten används för alla efterföljande omkonfigureringar.
