Produktintroduktion
IC694ALG442-modulfunktioner: Utgångar kan konfigureras till antingen Hold Last State eller för att återställas till den nedre delen av sitt område om systemströmmen avbryts. Utgångar kan också konfigureras för att fungera i rampläge på kommando från applikationsprogrammet. I rampläge övergår utgångskanalen till ett nytt värde under en tidsperiod, istället för att ta det nya värdet omedelbart.
Tekniska specifikationer
|
Tillverkning |
GE |
|
Modell |

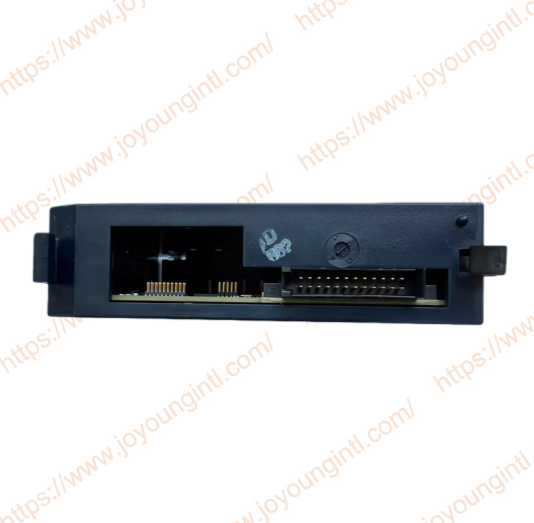

IC694ALG442 |
| Artikelnummer | IC694ALG442-CB |
|
Beskrivning |
Analog ingångsutgångsmodul |
|
Ursprung |
USA |
|
Dimensionera |
30*15*5 cm |
|
Vikt |
0,55 kg |
Produktdetaljer
IC694ALG442 Viktiga funktioner och specifikationer
1. Analog ingångskanal
Antal kanaler: 4
Typ: Differentialingång
Signalområde (mjukvara tillval, oberoende konfiguration för varje kanal):
Spänning: 0-5V DC, 0-10V DC, ±5V DC, ±10V DC
Ström: 0-20mA, 4-20mA (genom ett externt 250-ohm precisionsmotstånd)
Upplösning: 16 bitar (inklusive teckenbitar)
Precision
±0,1 % av full skala (spänningsläge, 25 grader)
±0,2 % av full skala (nuvarande läge, 25 grader)
Ingångsimpedans: > 1 MΩ (spänningsläge); 250Ω (nuvarande läge, inbyggt-)
Samplingshastighet: Alla fyra kanalerna skannades inom 10 ms.
2. Analog utgångskanal
Antal kanaler: 2
Typ: Isolerad utgång
Signalområde (mjukvara tillval, oberoende konfiguration för varje kanal):
Spänning: 0-5V DC, 0-10V DC, ±5V DC, ±10V DC
Ström: 0-20mA, 4-20mA
Upplösning: 14 bitar (spänning), 13 bitar (ström)
Noggrannhet: ±0,2 % av full skala (25 grader)
Lastkapacitet
Spänningsutgång: Minsta belastning 1kΩ
Strömutgång: Maximal belastning 600Ω
3. Allmänna specifikationer
Isolering
Mellan ingångskanalen och bakplanets logik: 500V AC, varar i 1 minut.
Mellan utgångskanalen och bakplanets logik: 500V AC, varar i 1 minut.
Obs: Ingångskanaler är inte isolerade från varandra och utgångskanaler är inte isolerade från varandra. Det finns ingen isolering mellan ingångs- och utgångskanalerna.
Strömförbrukning: +5V DC (från bakplanet), max 275mA.
LED-indikatorlampor: Status- och felindikatorlampor finns på modulen.
Anslutning: Anslut till fältenheten via en löstagbar 40-polig frontkontakt (vanligtvis med IC693CBL311 eller liknande kabel).
Konfiguration: Konfigurera med PACSystems programmeringsmjukvara (som Proficy Machine Edition), utan behov av hårdvaru-DIP-switchar. Alla parametrar (räckvidd, filtrering, larm, etc.) ställs in via programvaran.
IC694ALG442 Fördelar och begränsningar
Fördelar
Utrymmesbesparande-: Genom att integrera ingångs- och utdatafunktioner i en, minskas antalet moduler och rackstorleken.
Flexibilitet: Varje kanal kan konfigureras oberoende av varandra som antingen spännings- eller strömläge, anpassad till en mängd olika sensorer och ställdon.
Hög precision: 16-bitars ingångsupplösning ger utmärkt mätnoggrannhet.
Lätt att konfigurera: Fullständigt programvarukonfigurerad-, vilket förenklar installation och underhåll.
Begränsningar/försiktighetsåtgärder:
Icke-isolerade kanaler: Det finns ingen isolering mellan ingångskanaler, utgångskanaler eller mellan ingång och utgång. Detta kan vara en begränsning i applikationer där det finns en hög spänning i vanligt-läge eller där isolering mellan kanaler krävs.
Beroende på mjukvara och kablar: Korrekt programmeringsprogram och dedikerade frontkontaktkablar måste användas.
Utgående status: Denna modul är en utgående produkt. Emerson har ersatt RX3i-produktlinjen med en uppdaterad serie.
