Produktintroduktion

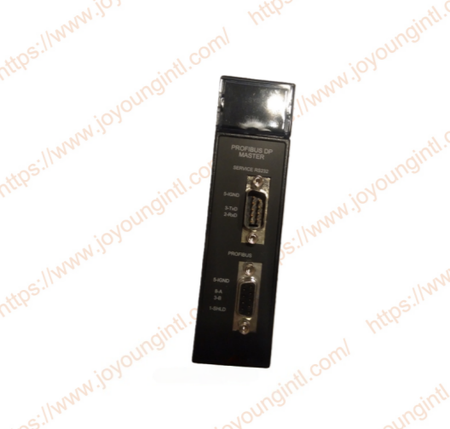

GE IC693PBM200 PROFIBUS DP mastermodul. Dess huvudsakliga funktion är att upprätta en kommunikationsbrygga mellan PLC:n och PROFIBUS DP-nätverket, som koordinerar datainteraktionen mellan enheter inom nätverket. Modulen är utrustad med status LED-indikatorer. När den fungerar normalt och den elektriska diagnosen slutförs, lyser den "normala" indikatorlampan konstant; Indikatorlampan för kommunikationsstatus lyser alltid när modulen aktivt kommunicerar, och den blinkar när det finns ett bussanslutningsproblem eller ett fel uppstår, vilket underlättar snabb felsökning av personalen.
Tekniska specifikationer
|
Tillverkning |
GE |
|
Modell |
IC693PBM200 |
| Artikelnummer | IC693PBM200-BC |
|
Beskrivning |
Profibus DP Master Module |
|
Ursprung |
USA |
|
Dimensionera |
30*25*5 cm |
|
Vikt |
0,55 kg |
IC693PBM200-BC Kärnfunktioner och specifikationer
Maximalt antal slavstationer
Upp till 125 Profibus-DP-slavstationer kan anslutas (det faktiska antalet begränsas av busscykeltiden och modulens bearbetningskapacitet, med en typisk konfiguration av dussintals.
Maximal datautbyteskapacitet
In- och utdatavolymen för varje slavstation beror på dess specifika GSD-fil. Modulens totala datautbyteskapacitet måste planeras under konfigurationen. Vanligtvis stöder den upp till 244 byte av ingång och 244 byte av utgång för varje slavstation.
Bakplanskompatibilitet
Den måste installeras i racket på Series 90-30 series PLC och utbyta data med CPU-moduler (som IC693CPU331, IC693CPU364, etc.) genom bakplansbussen.
IC693PBM200-BC Nödvändig programvara och konfiguration
Huvudkonfigurationsprogramvara
Mjukvarupaketet Proficy Machine Edition (PME) krävs.
I Logic Developer PLC-projektet för PME, konfigurera hårdvaran och allokera rätt platser för PBM200-modulen.
Använd det integrerade eller fristående Profibus-konfigurationsverktyget (vanligtvis en förenklad eller dedikerad version av Siemens STEP 7 hårdvarukonfigurationsverktyg, som medföljer modulen eller måste installeras separat). I det här verktyget:
Importera GSD-filen för den nödvändiga slavenheten.
Bygg nätverket och lägg till masterstationen (PBM200) och alla slavstationer.
Tilldela en nätverksadress till varje slavstation och konfigurera dess in-/utdataområde.
Ladda ner de konfigurerade nätverksparametrarna till PBM200-modulen.
CPU programmering
I PLC-stegdiagrammet eller det strukturerade textprogrammet utförs läs- och skrivoperationer direkt på Profibus I/O-dataområdet som är mappat till CPU-minnet.
Detaljerad förklaring av modulens funktioner
Plug-and-play-integrering: Modulen sätts direkt in i 90-30-bakplanet och CPU:n utbyter data med den genom en cyklisk skanning av bakplanet. För CPU:n mappas Profibus-slavstationens I/O-data till den specificerade registeradressen precis som den lokala I/O, och programmeringsmetoden liknar den för lokal I/O.
GSD-filstöd: Konfigurering av nätverket kräver användning av slavenhetens GSD-fil (Device Database). Dessa filer definierar slavstationens egenskaper, de kommunikationsparametrar som stöds och dataformaten. Alla konfigurationer görs i dedikerad konfigurationsprogramvara.
Diagnos och statusindikering: Modulens främre ände är utrustad med flera LED-indikatorlampor för att visa modulstatus (som OK, drift, fel), Profibus nätverksstatus och kommunikationsaktiviteter, vilket underlättar snabb diagnos.
Isolering och skydd: Gränssnittet har en elektrisk isoleringsfunktion och ger visst nätverksskydd, vilket förbättrar anti-interferensförmågan och tillförlitligheten i industriella miljöer.
