GENIUS BLOCK GE IC660BBR101 UTGÅNG

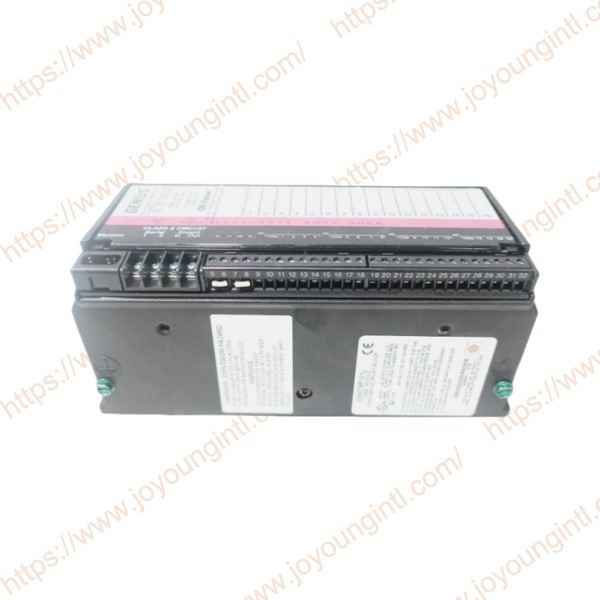

IC660BBR101 Blockreläutgång Normalt öppen 16 kretsar. Reläutgångsblock tillhandahåller 16 utgångskretsar i fyra oberoende grupper med fyra reläutgångar av -typ vardera. Blockeffekten kan vara antingen 115V eller 230V AC. Det finns två typer av reläutgångsblock:

Normalt-slutna reläutgångsblock (IC66*BBR100), normalt-slutna kontakter

Normalt-öppet reläutgångsblock (IC66*BBR101), normalt-öppna kontakter

Reläblock är kompatibla med ett brett utbud av-lågeffektstyrnings- och indikeringsenheter som reläer, kontaktorer och lampor. Utgångsenheter kan fungera i intervallet 5V till 250V AC eller 5V till 220V DC, och växla upp till 60 Watt eller 125 VA.

Varje grupp med fyra utgångar på ett reläblock kan matas av en separat AC- eller DC-källa. Grupp-till-isolering är 1500 volt. Blockfunktioner inkluderar:

Standardvärden för utmatning-

Output Hold Last State eller standard

CPU-redundanstyp

Busskopplingsmodulkontroll

Dessa block är endast kompatibla med en handhållen-monitor som identifieras med katalognummer IC66*HHM501.

För en PLC i IC697-serien måste CPU och programmeringsmjukvara vara version 2.0 eller senare. Bussstyrenheten måste vara IC697BEM731C eller senare.

För en PLC i IC600-serien måste CPU:n vara varv. 105 eller senare. För en PLC i IC600 "Plus"-serien krävs rev. 110 eller senare. Programmeringsprogrammet måste vara rel. 4.02 eller senare.

För en PLC i IC550-serien måste CPU:n vara varv. 3.0 eller senare. Programmeringsprogrammet måste vara rel. 2.01 eller senare.

Alla 16 reläutgångar av-typ är antingen normalt-öppna eller normalt slutna, beroende på blockversionen. Utgångar är grupperade i fyra grupper om fyra reläer. Varje grupp om fyra delar en gemensam ingångsterminal.

Varje krets har sin egen lysdiod som visar spolens beordrade tillstånd. En logisk '1' som tas emot från CPU:n får blocket att aktivera motsvarande reläspole, och '0' gör att spolen blir strömlös. Detta har motsatta effekter på dessa två block. När spolen för ett normalt-öppet relä aktiveras, aktiveras reläet och reläkontakten sluter. När spolen för ett normalt-slutet relä är aktiverat öppnas reläkontakten.

Reläutgångsblocken tillhandahåller endast en EEPROM-feldiagnostik. Det finns ingen diagnostik kopplad till de enskilda kretsarna.

IC660BBR101 Konfiguration:

Först måste blocket konfigureras med en-handhållen monitor för att:

Ange dess enhetsnummer (seriebussadress).

Ange dess referensnummer (krävs endast för IC600- och IC550-serien PLly).

Obs: Om ett block är konfigurerat offline, måste det vara ordentligt jordat och ha ett 75 Ohm motstånd installerat över dess Serie 1 och Serie 2 terminaler. Se användarhandboken för diskreta och analoga I/O-block för instruktioner. Resten av funktionerna kan konfigureras antingen med hjälp av en-handhållen monitor eller genom att skicka ett skrivkonfigurationsdatagram till blocket från värden.
