Schneider 140CPU11302 Quantum CPU-modul

140CPU11302 är en klassisk CPU-modul i Schneider Electric Modicon Quantum-serien. Dess kärna är en 80186-processor (20 MHz), 256KB minne (inklusive 8KB användarlogikområde), och är utrustad med dubbla kommunikationsgränssnitt av Modbus Plus (RS-485) och Modbus RS-232. Den är kompatibel med alla serier av I/O- och kommunikationsmoduler i Quantum-serien.

Produktspecifikationer för 140CPU11302 CPU-modul
Specifikation: projektparametrar
Processortyp: 32-bitars processor med hög-prestanda
Minne - Programminne: Upp till 4 MB, Dataminne: Upp till 1 MB
Digital ingång 32 punkter (expanderbar
Digital utgång 32 punkter (expanderbar
4-kanals analog ingång (expanderbar)
2-kanals analog utgång (expanderbar)
Kommunikationsgränssnitt: Ethernet (10/100 Mbps)
RS-232 seriell port
RS-485 seriell port (Modbus RTU)
CANopen, Profibus DP
Stöder kommunikationsprotokoll: Modbus TCP/IP, Ethernet/IP, Modbus RTU, CANopen och Profibus DP
I/O-expansionsläge:s stöder både fjärr-I/O och lokala I/O-expansionsmoduler
Kravet på strömförsörjning: 24V DC
Drifttemperaturområde: 0 grader till +60 grader
Förvaringstemperaturintervall: -25 grader till +70 grader

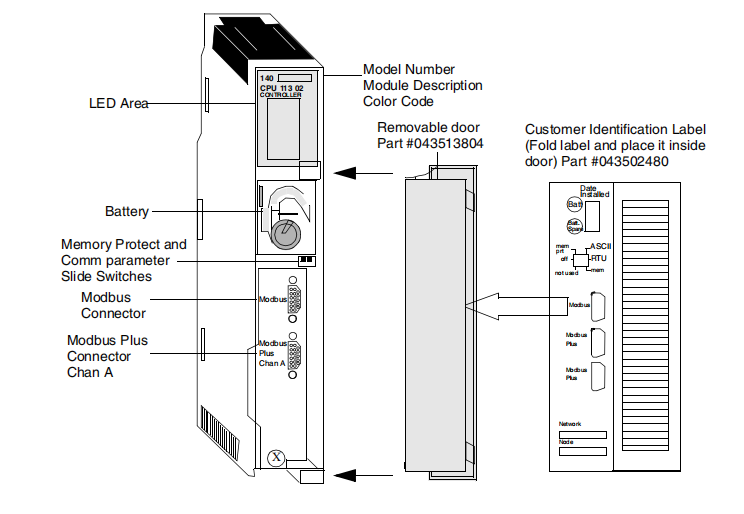

Följande bild visar 140CPU11302 CPU-modulen och dess komponenter.

140CPU11302 CPU-modul installation och underhåll
Installationsmetod

DIN-skena montering: Denna modul stöder standard DIN-skena montering och kan bekvämt fixeras i industriella styrskåp eller distributionsboxar, uppfylla kraven för olika automationskontrollsystem.

Kabeldragning och jordning: Säkerställ korrekt kabeldragning och anslut jordterminalen till lämplig jordledning för att förhindra elektriska fel.

Underhållsförslag

Kontrollera regelbundet anslutningen mellan CPU-modulen och andra enheter för att säkerställa en stabil kommunikation och strömanslutning.

Rengör ytan på modulen för att förhindra att damm ansamling påverkar värmeavledning.

Kontrollera regelbundet systemets driftstatus för att säkerställa att det är i normalt funktionsläge och hantera systemlarm eller felinformation omedelbart.

Användningsfält för 140CPU11302 CPU-modul

Det gäller för olika industriella automatiseringstillämpningar, särskilt utmärkande inom följande områden:

Automatiserad produktionslinje: Den kan användas för-realtidskontroll av automatiserade produktionslinjer för att säkerställa noggrannheten och effektiviteten i produktionsprocessen.

Processkontrollsystem: Lämpligt för komplexa processkontrollapplikationer, det ger effektiv databehandling och systemkontroll.

Utrustningsövervakning och datainsamling: Samarbeta med andra enheter och sensorer för att övervaka utrustningens status och samla in data.

Industriell nätverkshantering: Stöder flera kommunikationsprotokoll och kan sömlöst integreras med andra enheter för att uppnå interaktion med flera-enheter.

Energiledningssystem: Genom effektiv databehandling och övervakningsfunktioner hjälper det företag att uppnå energiförbrukningshantering.
