140DDI35300 QUANTUM DISKRET INPUT MODUL

Schneider Electric 140DDI35300 diskret (digital) ingångsmodul används huvudsakligen i PLC-kontrollsystem för att samla in flera digitala insignaler (som gränslägesbrytare, knappar, närhetsbrytare, etc.). Det är en viktig I/O-expansionsenhet för styrenheter i Modicon Quantum-serien för att övervaka industriella fältsignaler. Den fotoelektriska isoleringsmodulen ger hög-spänningsisolering mellan varje kanalgrupp inom modulen och systembussen, vilket minskar brus, störningar och risken för systemskador.

32 Diskreta ingångar med kanalgruppering
Den diskreta ingångsmodulen 140DDI35300 ger 32 diskreta ingångspunkter grupperade i fyra distinkta kanaler. Kanalgrupperingen förbättrar signalhanteringen och förenklar konfigurationen, vilket gör att användare kan optimera modulens prestanda inom sina system. Med positiv (sink) logikingång är 140-DDI-353-00 väl lämpad för applikationer som kräver robust brusimmunitet och tillförlitlighet vid datainsamling från flera källor.

Specifikationer för spänning och ström
Den 140DDI35300 diskreta ingångsmodulen stöder en diskret inspänning på 24 V DC, med ingångsspänningsgränser från 19,2 till 30 V DC. Modulens känslighet är finjusterad-, vilket garanterar en detektering av högt tillstånd (tillstånd 1) vid spänningar mellan 15 och 30 V DC och en detektering av lågt tillstånd (tillstånd 0) mellan -3 och 5 V DC. Denna modul specificerar också ett garanterat tillstånd för en ström vid Större än eller lika med 2 mA när matningsspänningen (Us) är 5,5 V, ingångsspänningen (Uin) är 0 V och en tillstånd 0-ström på mindre än eller lika med 0,5 mA. Denna konfiguration säkerställer att endast korrekta signaler bearbetas, vilket minimerar risken för felaktig datainsamling på grund av mindre spänningsfluktuationer.

Kompatibilitet med svarstid och frekvens
Den diskreta ingångsmodulen 140DDI35300 är konstruerad för applikationer som kräver snabb bearbetning och har en svarstid på mindre än eller lika med 1 ms vid övergång från tillstånd 1 till läge 0 och vice versa. Denna snabba responsfunktion stöder övervakning och kontroll i realtid-, vilket gör den idealisk för dynamiska miljöer där beslutsfattande-är avgörande. Modulens snabba svarstid rymmer också hög-växlingsoperationer, vilket förbättrar dess mångsidighet i olika applikationer.

Skydds- och isoleringsfunktioner
Säkerhet och motståndskraft är kärnan i konstruktionen av den diskreta ingångsmodulen 140DDI35300, med inbyggt -ingångsskydd via resistor-begränsad krets som skyddar mot potentiella överspänningsförhållanden. Modulens isoleringsmöjligheter är omfattande och erbjuder 1780 Vrms isolering mellan grupp och buss under en minut och 500 Vrms isolering mellan grupper under en minut. Denna isolering på hög-nivå minimerar störningar och överhörning, vilket främjar stabilitet och noggrannhet i hela systemet, även i komplexa inställningar.

Effektförlust och signalering
Modulens effektförlust hanteras noggrant, med en basförlust på 1,7 W och ytterligare 0,36 W för varje aktiv punkt. Denna effektiva strömanvändningsmodell gör att den diskreta ingångsmodulen 140DDI35300 kan fungera optimalt utan att överbelasta systemets energiresurser. För att underlätta övervakningen har modulen lokal signalering med 32 gröna lysdioder som indikerar ingångsstatus, en röd lysdiod för att signalera externa fel och en grön lysdiod som visar busskommunikationsaktivitet. Dessa indikatorer möjliggör snabb visuell diagnostik, förenklar systemunderhåll och felsökning.

Efterlevnad och busskrav
140-DDI-353-00, certifierad med CE-märkning, uppfyller stränga europeiska säkerhets- och kvalitetsstandarder, vilket ger användarna en pålitlig lösning för industriella automationsbehov. Modulen kräver en bussström på 330 mA, vilket gör den energieffektiv och kompatibel med olika industriella styrinställningar.

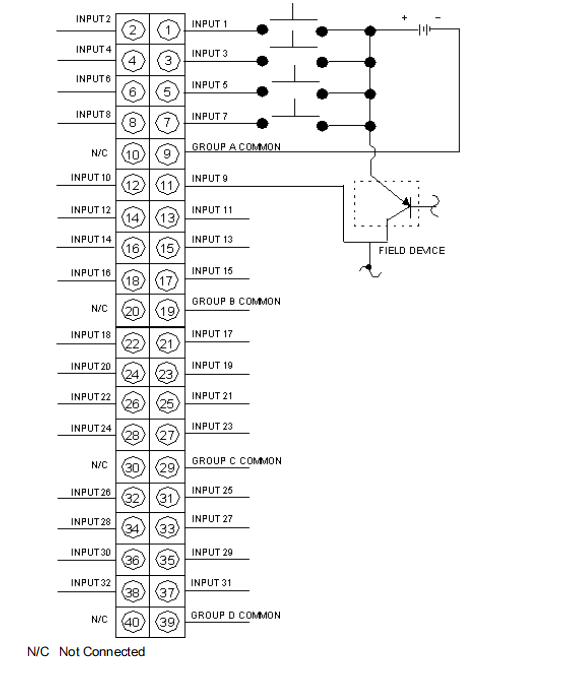

140DDI35300Kopplingsschema för diskret ingångsmodul
