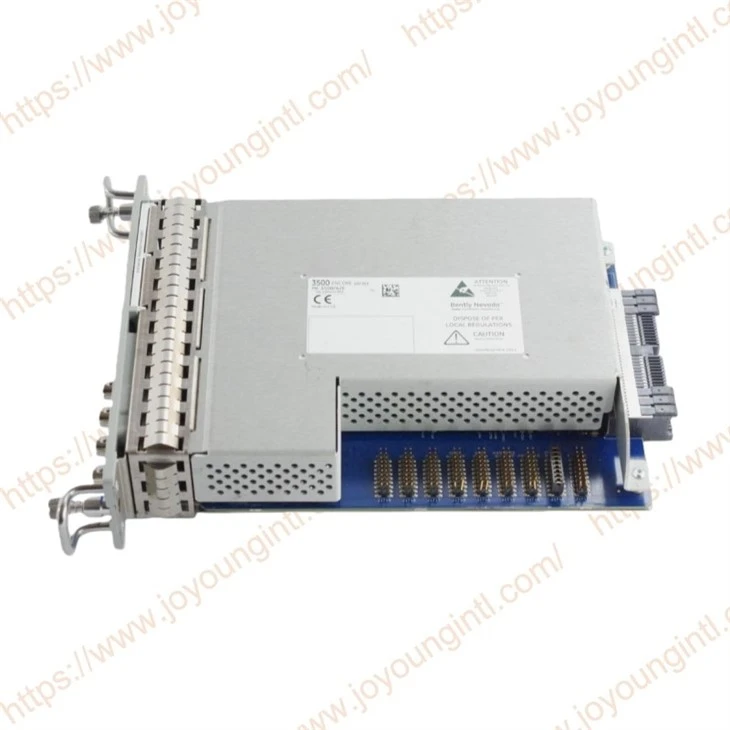

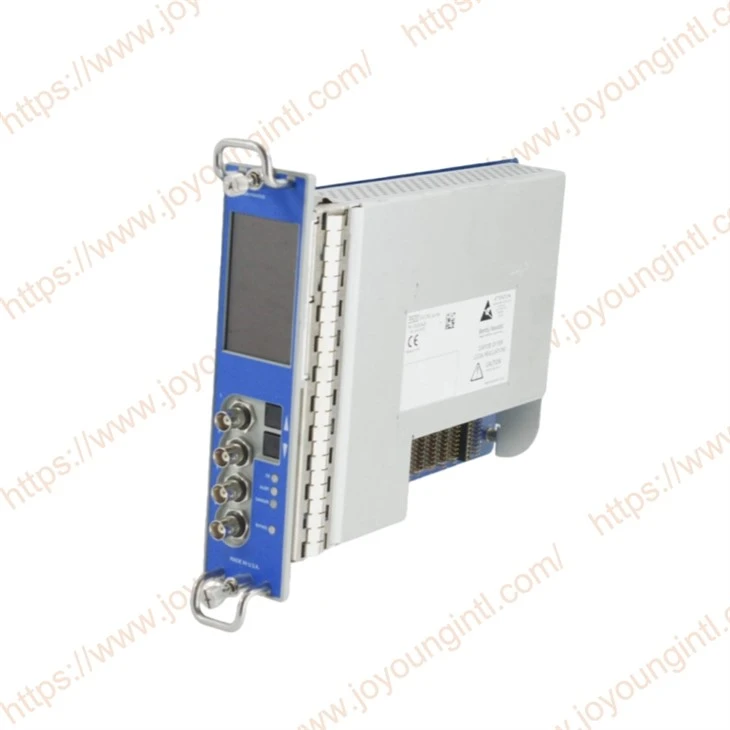

3500/42E 285691-01 Vibrationsmonitor

3500/42E 285691-01 Vibrationsmonitor är en 4-kanalsmonitor som accepterar input från närhets- och seismiska givare, konditionerar signalen för att ge olika vibrations- och positionsmätningar och jämför de konditionerade signalerna med användarprogrammerbara larm.

Användaren kan programmera varje kanal på 3500/42E 285691-01 med hjälp av 3500 Rack Configuration Software för att utföra någon av följande funktioner:

• Radiell vibration

• Tryckposition

• Differentiell expansion

• Axel Absolut

• Excentricitet

• Acceleration

• Hastighet

3500 ENCORE-serien finns i två konfigurationer:

3500 ENCORE Rack-uppgradering: I den här konfigurationen installeras 3500/42E som en del av en 3500 ENCORE-uppgradering av ett 3300-monitorsystem, där 3300-chassit och IO förblir på plats. När den används i ar, rack-uppgradering, är monitorn begränsad till två kanaler och använder den befintliga 3300-seriens IO-modul och reläerna på 3300-seriens IO.

3500 ENCORE-system: I den här konferensen kommer det att finnas ett 3500 ENCORE-systemrack med 3500 ENCORE IO-moduler. 3500/42E som används i ett 3500 ENCORE-rack har alla fyra tillgängliga kanaler. Övervakningskanaler är programmerade i par och kan utföra upp till två av övervakningsfunktionerna åt gången. Kanal 1 och 2 kan utföra en funktion, medan kanal 3 och 4 utför en annan (eller samma) funktion. Monitorer i 3500 ENCORE-system använder en logisk programmerbar relämodul för att driva larmreläer.

Det primära syftet med 3500/42E-monitorn är att tillhandahålla:

1. Maskinskydd genom att kontinuerligt jämföra övervakade parametrar mot konfigurerade larmbörvärden till drivlarm.

2. Viktig maskininformation för både drift- och underhållspersonal.

Varje kanal, beroende på konfiguration, konditionerar vanligtvis sin insignal för att generera olika parametrar som kallas "statiska värden". Användaren kan konfigurera larmbörvärden för varje aktivt statiskt värde och riskbörvärde för två av de aktiva statiska värdena.

Beställningsinformation:

3500/42E-modulen kräver följande (eller senare firmware och programvaruversioner:3500/01 Software – Version 4.6

Beställningsalternativ:

Reservdelar:

285691-01  3500/42E Proximitor/Seismic Monitor

289837-01 Proximitor/Seismisk I/O-modul

287199       3500/42E Vibration Monitor-kontaktshunt

287546-01  3500/42E Monitor Manual

287199 Bygel, 18-stift, 2 x 9
