Tillverkning |
Abb |
|

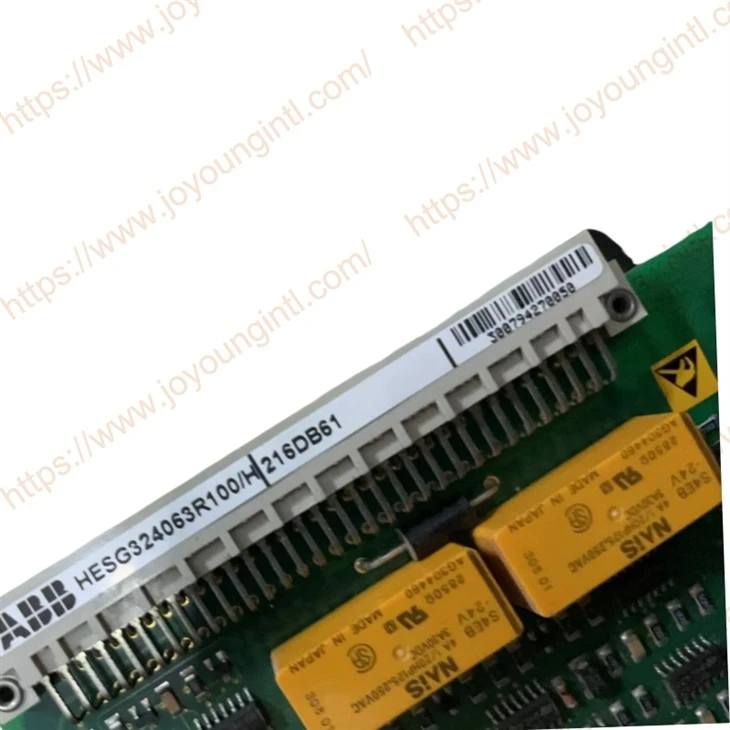

Modell |
216DB61 |
| Artikelnummer | HESG324063R100 |
|
Beskrivning |
REG216 I/O -enhet |
|
Ursprung |
Schweiz |
|
Dimensionera |
30*25*5 cm |
|
Vikt |
0. 48 kg |
Produktinformation
Bortsett från de binära I/P: erna är enheten 216DB61 utrustad med 8 snubbla O/P. Utgångar 1 ... 8 är tillgängliga för användning på 216GD61A och, när det finns en andra 216GD61A, utgångar 9 ... 16 också.
Binary I/P och trippande enhet 216DB61:
Den binära I/P- och trippenheten omfattar 16 I/P- och 8 O/P -kanaler. O/P -kanalerna används för att överföra trippningskommandona för aktiverade skyddsfunktioner till 216GA62 -trippningsrelydodulen. I/P -kanalerna används för externa signaler från 216GE61 I/P -relämodulen, som den överför till 216VC62A -bearbetningsenheten via bussen.
*Anslutning "A" (övre): I/P -kanaler CHI01 ... CHI16
*Connector "B" (lägre): kanaler Cho01 ... Cho08.
Om det finns flera 216DB61 -enheter i ett system, betecknas I/P- och O/P -kanalerna inom systemet.
Plug-in-jumperen BR1: s position på PCB på 216DB61 bestämmer om "Aktivera" och "Block CH OUT" -funktionerna är i drift eller inte, dvs om de snubblade kanalerna CHO01 ... CHO08 är aktiverade eller inaktiverade. Enabling- och blockeringsfunktionerna gäller endast enheten 216DB61.
BR1 i position x4: (b/e inaktiv)
Aktivera 1/2 och block 1/2 -funktioner är inaktiverade. I/P -kanaler CHI13 ... CHI16 fungerar som normala externa I/P: s, dvs. signalerna överförs via bussen till 216VC62A -enheten som i fallet med kanaler Chi01 ... 12.
BR1 i position x3: (b/e aktiv) Aktivera 1/2 och block 1/2 -funktioner är aktiverade.
Aktivera 1 och 2 I/P: er (CHI13 och CHI14) måste båda vara aktiverade (och grind) för O/P -kanaler Cho01 ... 08 är aktiverad.
För att inaktivera kanaler Cho01 ... 08 måste en logisk "1" tillämpas på antingen blocket 1 I/P eller blocket 2 I/P (Chi15 eller Chi16; eller Gate).
De trippande kanalerna är också inaktiverade, om en kortslutning skulle uppstå i ett av de snubbiga kanalkörningsstegen. Antingen Channel Group Cho01, 03, 05, 07 är inaktiverad eller kanalgruppen Cho02, 04, 06, 08, beroende på i vilken grupp kortslutningen är.
